Fahnenmasten mit Drehlagerung 360° und hissbarem Ausleger/Galgen.
Mastrohre aus Aluminium mit elliptischem Querschnitt, statisch und aerodynamisch optimiert. Neben der größtmöglichen Standsicherheit bietet die Mastrohrform den Vorteil der geringstmöglichen Geräuschimmission bei Starkwind.
Durch statische und aerodynamische Optimierung der Mastrohre gewährleisten die Masten in beflaggtem Zustand bis zur Nennhöhe von 12 m die Standsicherheit nach DIN EN 1991-1-4/NA für die Windzone I. Bei den Nennhöhen bis 9 m (einschließlich) ist – ebenfalls in beflaggtem Zustand – serienmäßig die Standsicherheit für die Windzone 2 gewährleistet.
Der Nutzen der Drehlagerung der Mastrohre liegt darin, dass sowohl Fahne als auch Hissvorrichtung gleichzeitig „aus dem Wind“ drehen. Ein „Wickeln“ der Fahne oder „Verheddern“ bei turbulentem Wind und bei Regen wird dadruch vermieden.
Ausstattung:
Nennhöhe 8,00 m, Gesamtlänge 8,80 m

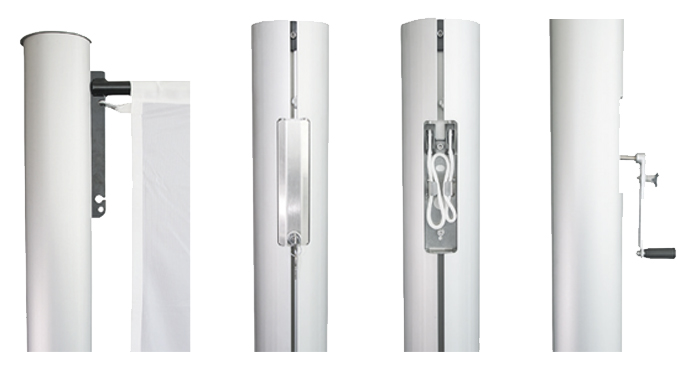

Mastrohr aus Aluminium, Werkstoff EN AW-6082T6, silber eloxiert E6/EV1, Profilquerschnitt 100 x 113 mm,elliptisch, aerodynamisch und statisch optimiert, mit angeformter Nut für innenliegende Hissvorrichtung, Innenseilführung mit PES-Hissseil, Bedienpunkt sperrbar mit bündig einliegendem VA-Deckel mit Hebelschloss, Zugschlitten, Fahnentuchhalter (5 Stück) Teleskopausleger 100/160 cm, Hissen von Kederfahnen möglich, Mastrohrmontage auf Steckwelle mit Drehlagerung, Stahlbodenhülse Ø 76,1 x 8 mm, 0,8 m tief mit 3 Stellschrauben M12 für lotrechte Mastmontage, Mastrohr beflaggt standsicher nach DIN EN 1991-1-4/NA Windzone I, Mastgewicht 62 kg
Technische Daten:
Nennhöhe (NH): 8,00m, Gesamtlänge (GL): 8,80m, Profilquerschnitt: 100/113
Standsicherheit nach EN-1991-1-4/NA wird erfüllt
Fahnenkonfektion:
Seitliches Besatzband mit Haken. Hohlsaum am oberen Tuchrand, Ø 30 mm, beidseitig offen. Oberster Haken muss unmittelbar unter dem Hohlsaum angenäht sein. Abstand der Haken max. 1,00 m, max. Tuchbreite m 1,50 x 4m, Die Fahne wird mit ihrem Hohlsaum auf das Auslegerrohr aufgesteckt. Der oberste Fahnenkarabiner hakt in die Bohrung des Langschlittens ein, die übrigen Karabiner in die Ösen der Fahnentuchhalter. Das Fahnengewicht mit VAKarabiner wird im untersten Fahnentuchhalter eingehakt und verhindert so das Aufsteigen der Fahne bei Böen.
Stahlbodenhülse ist im Preis enthalten.
